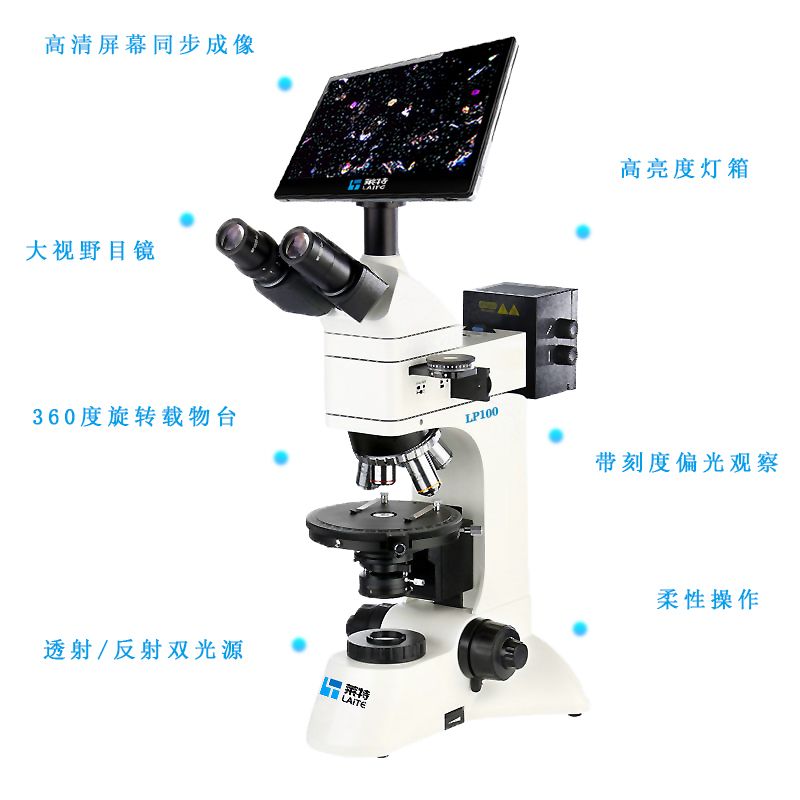

Laite莱特高级偏光显微镜LP100

特点：

采用无限远光学系统及模块化功能设计

配置无穷远无应力长工作距离平场物镜

广角平场目镜：视场直径Ф22mm

粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm

偏光观察装置可移入或移出光路，起偏器与检偏器均可360°旋转

旋转式载物台，360°等分刻度,游标格值6'，工作台垂直有效行程可达 30mm

镜筒可自由切换目视观察与显微拍摄，拍摄可100%通光，适合低照度显微图像拍摄

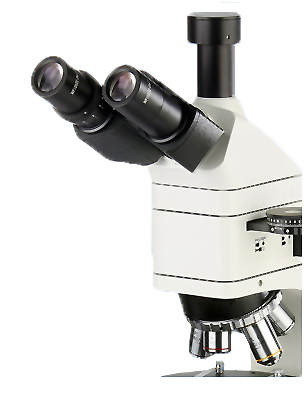

观察系统

       铰链式观察筒：三目观察筒，单视度可调，镜

       筒30度倾斜，可进行100%透光拍摄，可连接

       CCD摄像头。

      目镜：WF10X大视野平场，视场范围22mm，

       提供宽阔平坦的观察空间。

      物镜：无应力平场消色差物镜（无盖玻），物镜

       中心可调，确保物镜中心和旋转载物台中心重合。

       推拉式检偏器：可360度旋转，带刻度和微动游标。

       中间接筒：内置推入式勃氏镜，中心可调。

       补偿器：λ，λ/4与石英锲补偿器。

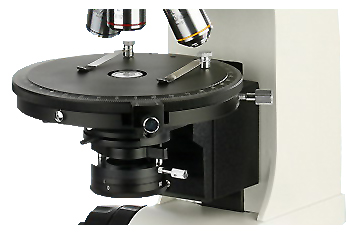

载物台

旋转式载物台，360度等分刻度，游标格值6′，中心可调，

带锁紧装置，工作台垂直有效行程可达30mm。

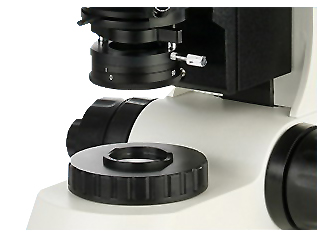

                透射照明系统

          6V 30W卤素灯，亮度可调，可提供明亮清晰的视场效果。

          起偏器，360度偏振方向旋转，有0、90、180、270度四个档位，置于
          孔径光阑下方。

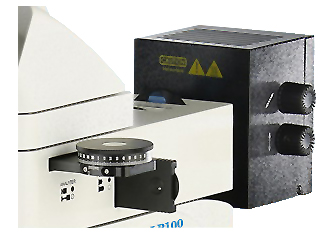

落射照明系统
6V 30W卤素灯，亮度可调；内置视场光阑和孔径光阑；推拉式起偏器可360度旋转；简易快捷的灯泡更换方式，不需任何工具可实现灯泡更换。


功能扩展

通过配置拍摄观察附件（CCD接口，摄像头接口，单反相机接口）可实现高清晰的数码拍摄观察。

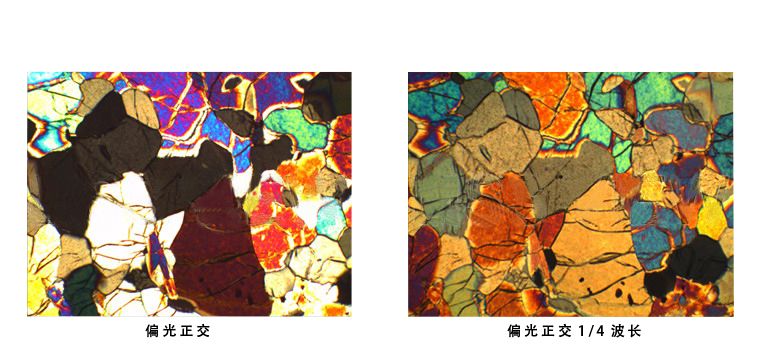

显微镜相机拍摄效果

技术参数



目镜	大视野  WF10X(Φ22mm)
	分划目镜10X(视场数Φ22mm) 格值0.10mm/格
物镜	无应力平场消色差物镜(无盖玻片)
	PL L5X/0.12  工作距离：26.1 mm
	PL L10X/0.25 工作距离：20.2 mm
	PL L40X/0.60（弹簧） 工作距离：3.98 mm
	PL L60X/0.75（弹簧） 工作距离：2.03 mm
落射照明系统	6V30W卤素灯，亮度可调
	起偏器可360°旋转
	检偏器可360˚旋转,带刻度和微动游标,
	内置视场与孔径光阑
转换器	四孔(转换器中心可调)
中间接筒	推入式勃氏镜
补偿器	λ , λ/4与石英锲补偿器
目镜筒	三目镜倾斜30˚, 可进行100%透光摄影
调焦机构	粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm

选配件



名称	类别/技术参数
物镜	无应力平场消色差物镜(无盖玻片)
	PL L 20X/0.40工作距离：8.80mm
	PL L50X/0.70（弹簧） 工作距离：3.68 mm
	PL L80X/0.80（弹簧） 工作距离：1.25 mm
	PL L100X//0.85(弹簧) 工作距离：0.4 mm
转换器	五孔 (内向式滚珠内定位)
移动尺	移动范围:30mmX25mm
CCD接头	0.4X
	0.5X
	1X
	0.5X带分划尺,格值0.1mm/格
摄像头	LIT.Neon系列 500、630、1000、1600、2000万像素
	LIT.Firefly系列 500、1250、2100万像素
	LIT.Yozora系列 230、520万像素





---

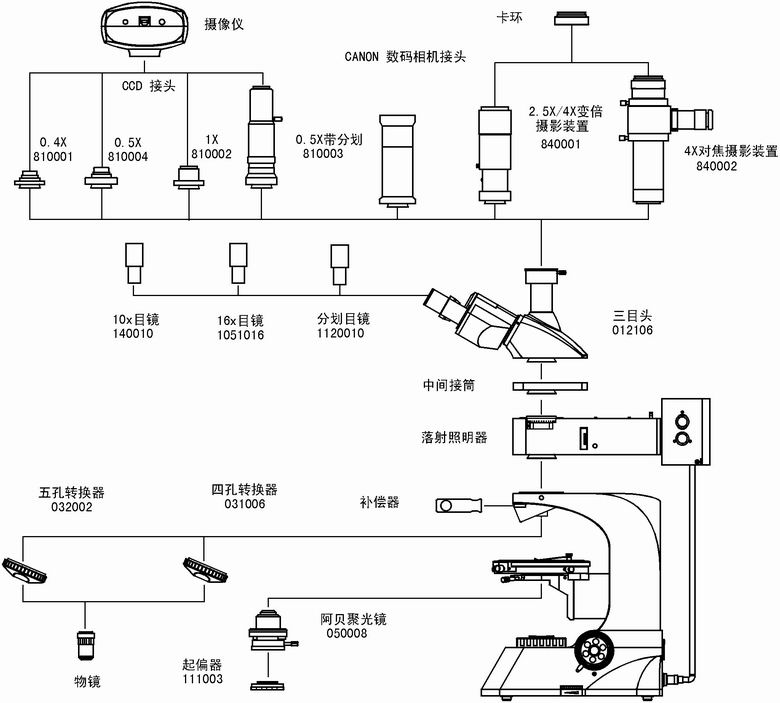

系统图

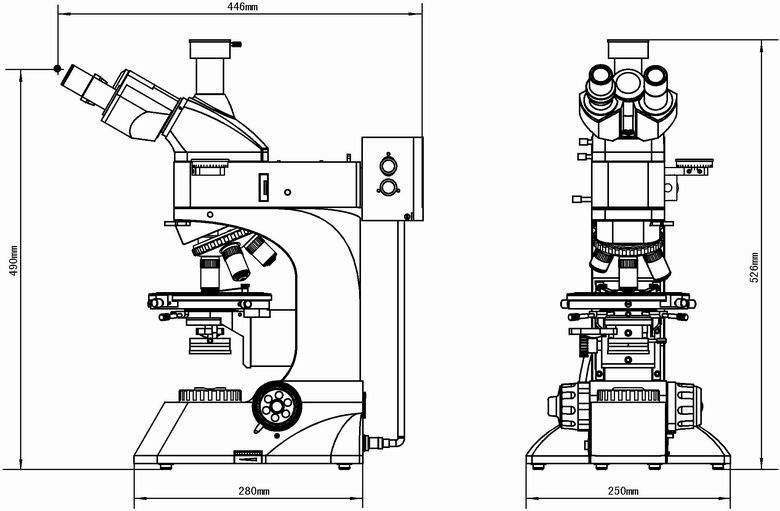

尺寸





---
